En los procesos de soldadura electrónica, una parte importante del flux se evapora y forma humos, aerosoles y partículas ultrafinas. Los productos con colofonia pueden liberar aldehídos y otros compuestos irritantes, mientras que los recubrimientos, adhesivos y sustratos pueden añadir gases y vapores al ambiente de trabajo.
La extracción debe realizarse lo más cerca posible del punto de emisión. Una captación bien posicionada reduce la exposición de los operarios, evita depósitos pegajosos sobre placas y maquinaria y ayuda a mantener la calidad del proceso. En LBL PARTS diseñamos soluciones para puestos manuales, reparación, prototipado y líneas automáticas de soldadura por ola, reflow, selectiva o robotizada.
Seleccionamos el elemento de captación, el caudal, la depresión y la combinación de filtros —incluidos filtros de partículas HEPA y etapas de adsorción cuando son necesarias— según el contaminante y el número de puestos.
Los brazos articulados permiten colocar la boca de aspiración muy cerca de la punta del soldador, donde la captación es más eficaz y requiere menos caudal.
Solución disponible:

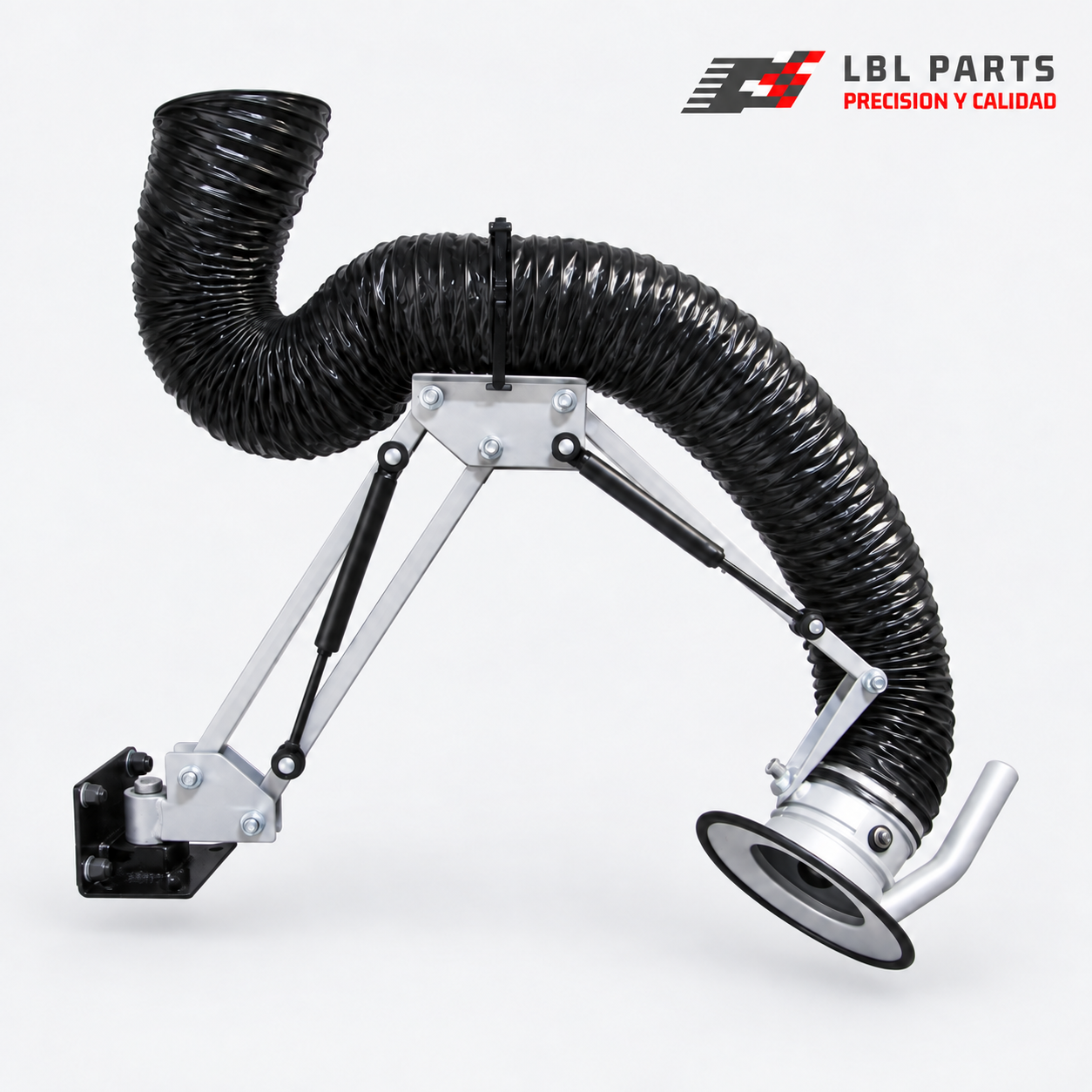

Brazo articulado para captar humos, aerosoles y vapores directamente sobre el punto de soldadura.
Alcance de 1 a 9 m · Ø50 a Ø200 mm

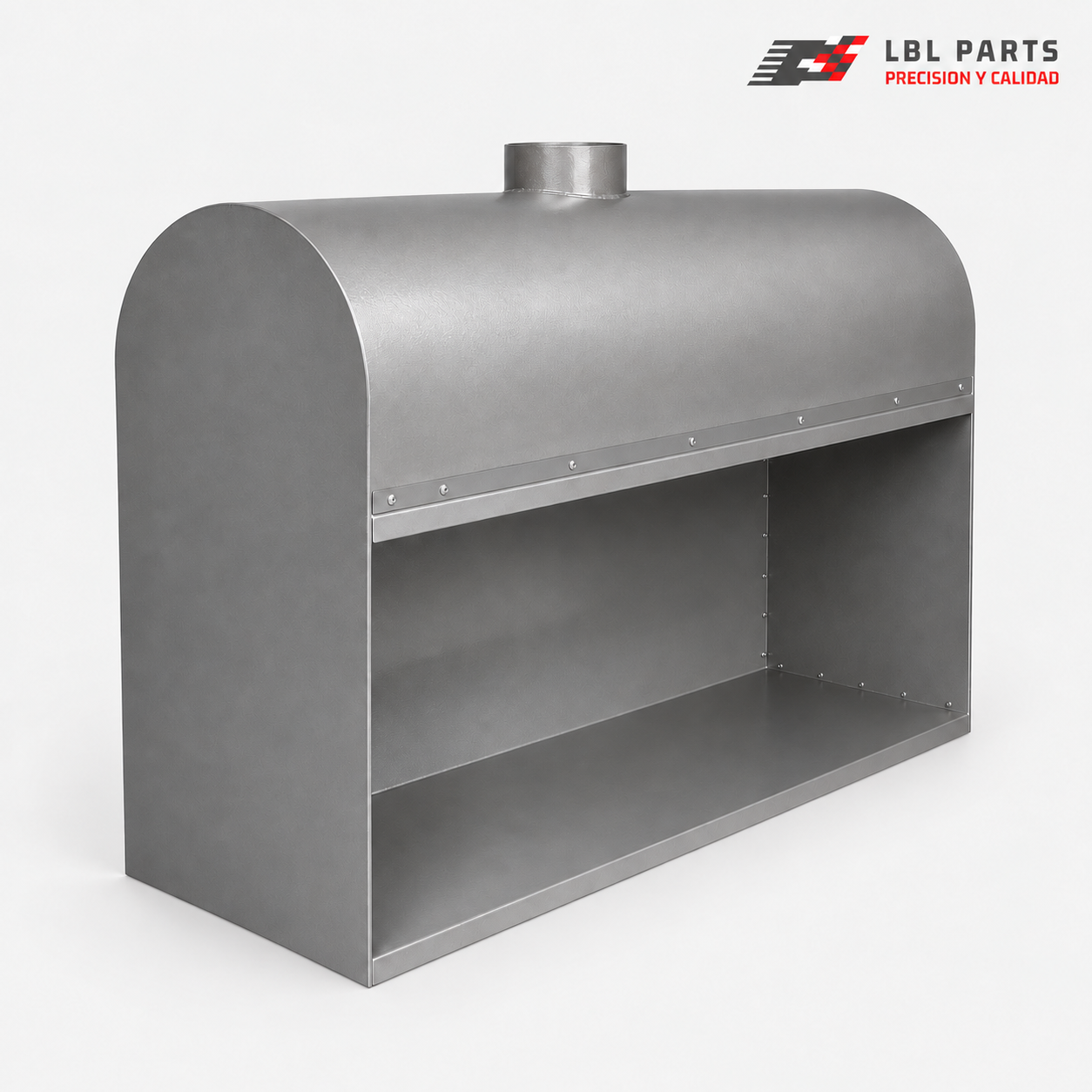

Los paneles crean una zona de captación uniforme en puestos donde la placa, la pieza o la operación se desplazan sobre una superficie de trabajo.
Solución disponible:
Panel de aspiración para puestos de trabajo en los que conviene captar los contaminantes sobre una superficie amplia.
Caudal mínimo de 300 a 1.500 m³/h · Ø125 a Ø200 mm

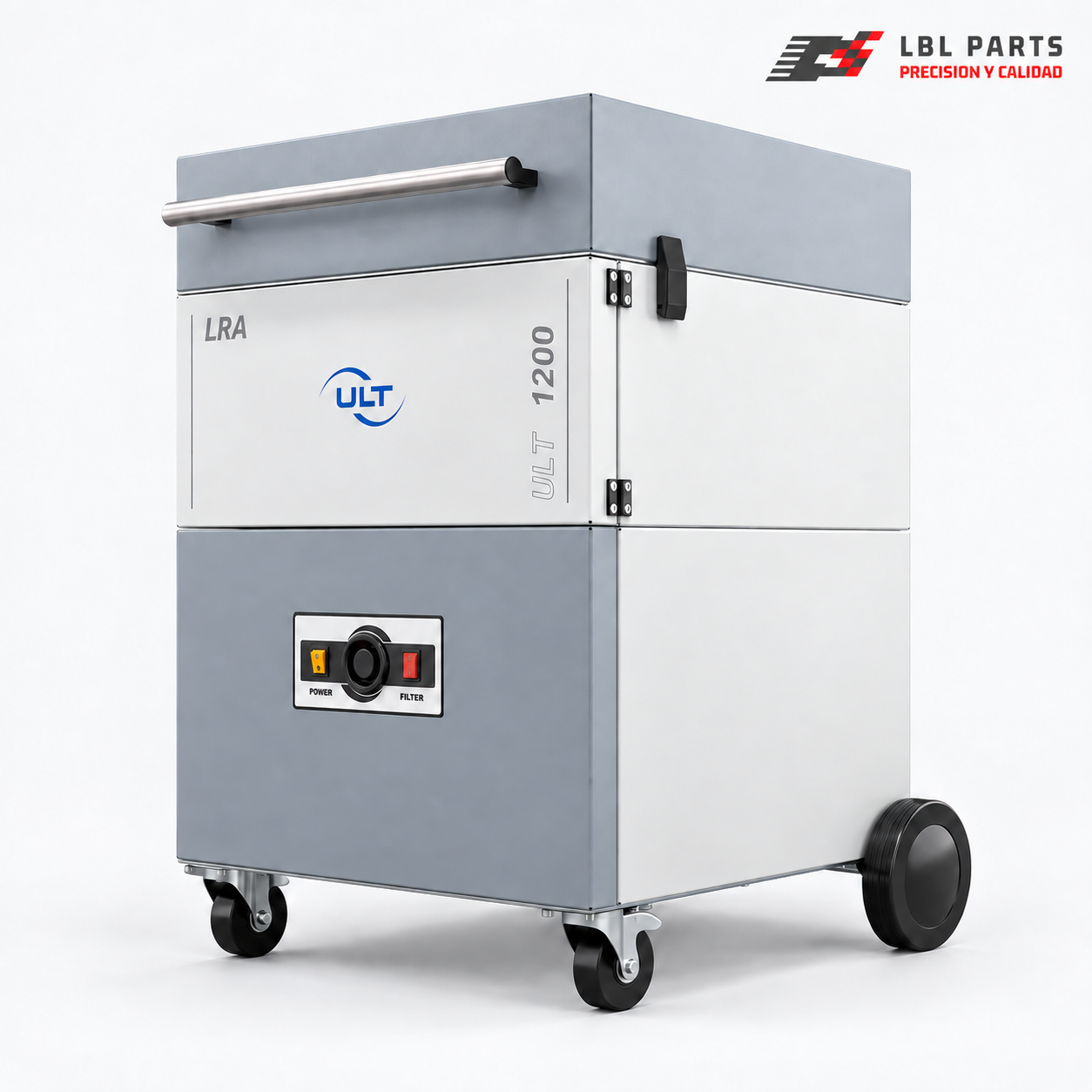

Las unidades LRA combinan captación y filtración para humos de soldadura electrónica. Se adaptan a puestos manuales, reparación, prototipado, procesos robotizados y líneas automáticas.
Modelos disponibles:
Unidad móvil y silenciosa para captar y filtrar humos de soldadura en puestos variables.
Depresión máxima: 3.200 Pa

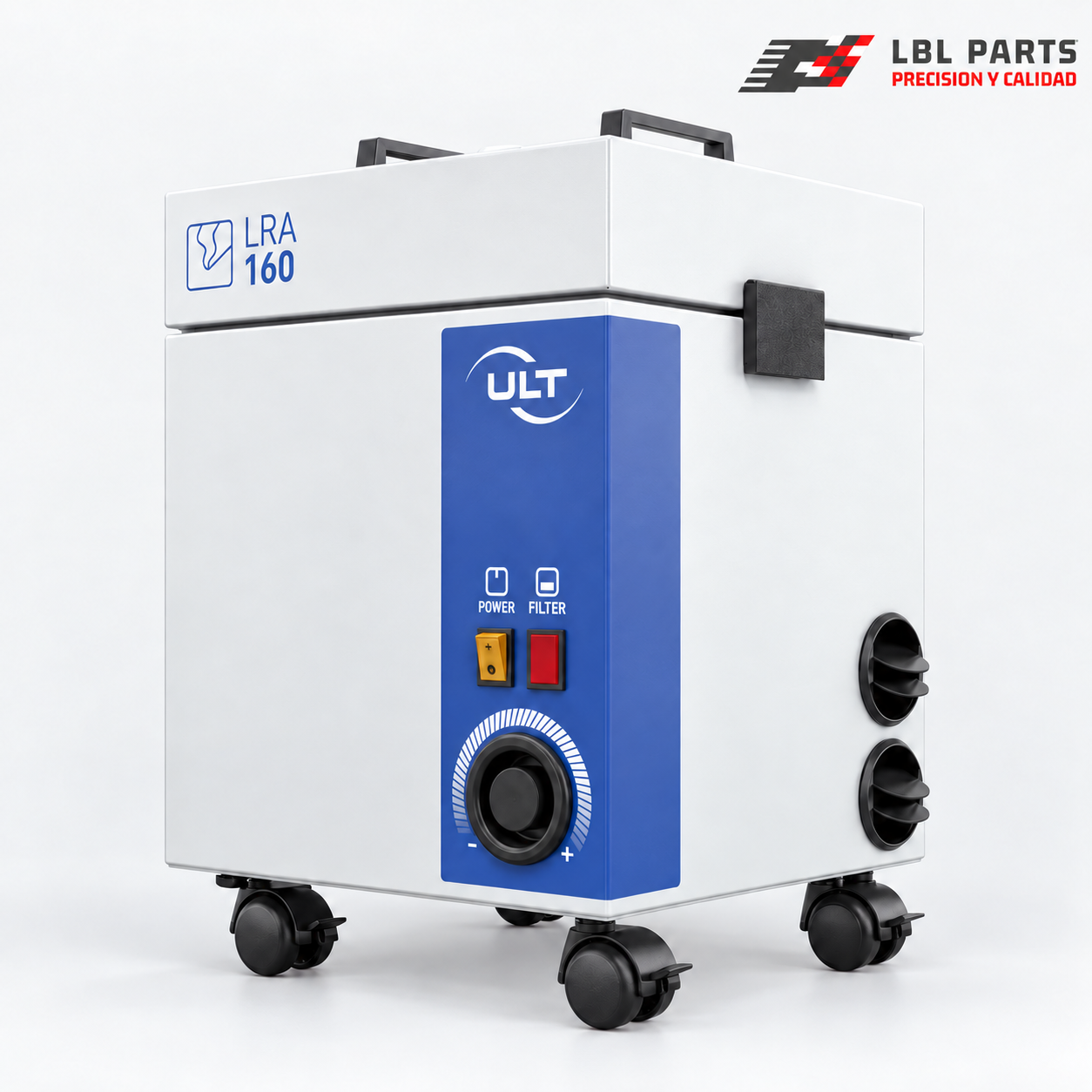

Equipo compacto para uno o dos puestos manuales y pequeñas instalaciones de soldadura.
190 m³/h · 3.200 Pa · 49 dB · 2 × Ø50 mm

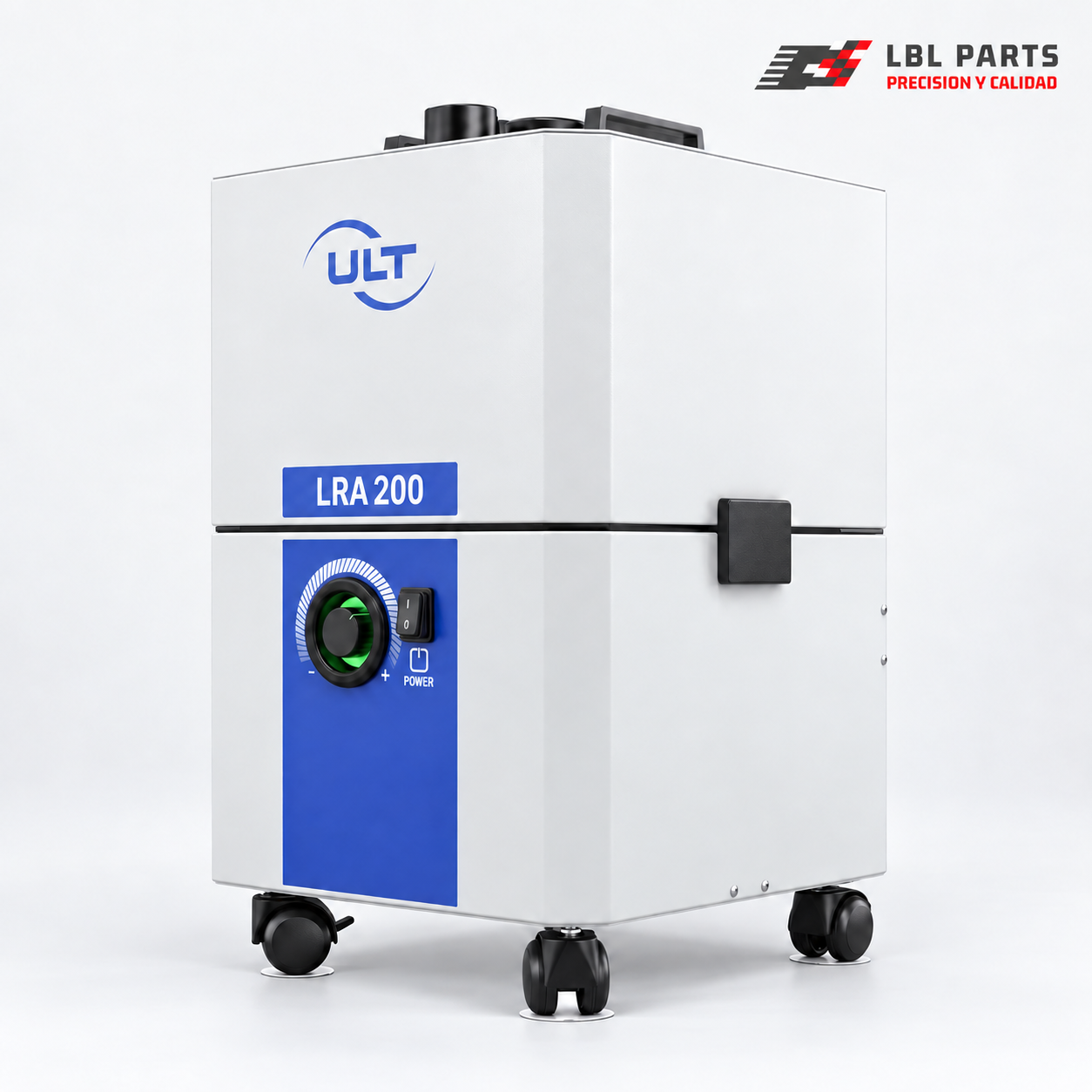

Unidad modular para soldadura manual, robotizada o integrada en sistemas automáticos.
320 m³/h · 9.000 Pa · 47 dB · 2 × Ø50 o 1 × Ø80 mm

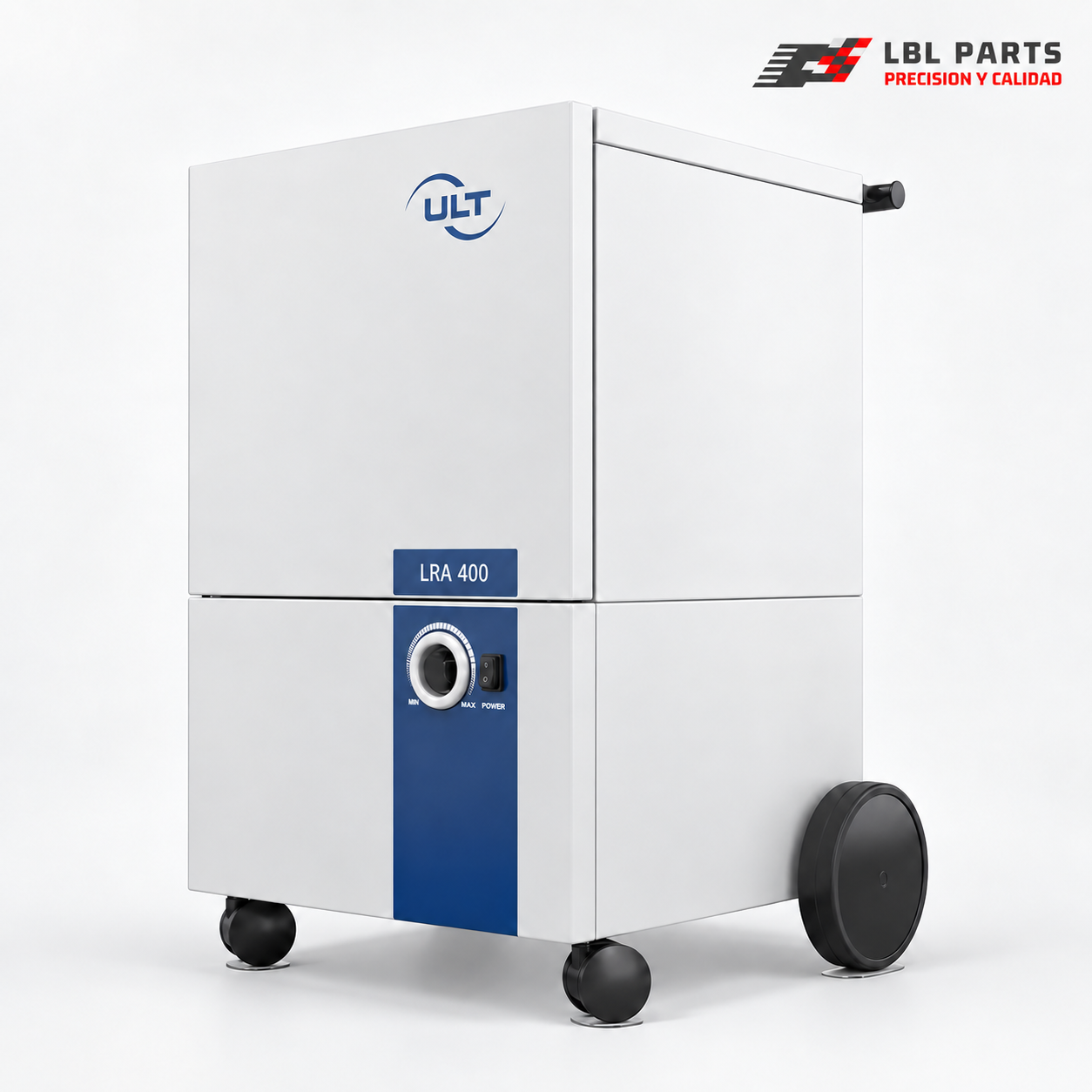

Sistema móvil o estacionario para varios puestos y procesos automáticos con mayor generación de contaminantes.
Versiones de 600 o 1.000 m³/h · Hasta 9.800 Pa
Unidad potente para puestos múltiples, soldadura robotizada y líneas automáticas de producción electrónica.
1.500 m³/h · 3.250 Pa · 55 dB · Ø150/160 mm
Cuando el aire se conduce a una red centralizada, el ventilador debe seleccionarse según el caudal simultáneo, el diámetro de los conductos, la pérdida de carga y las características del contaminante. LBL PARTS dimensiona cada solución para mantener una captación estable en todos los puestos.
Modelos disponibles:

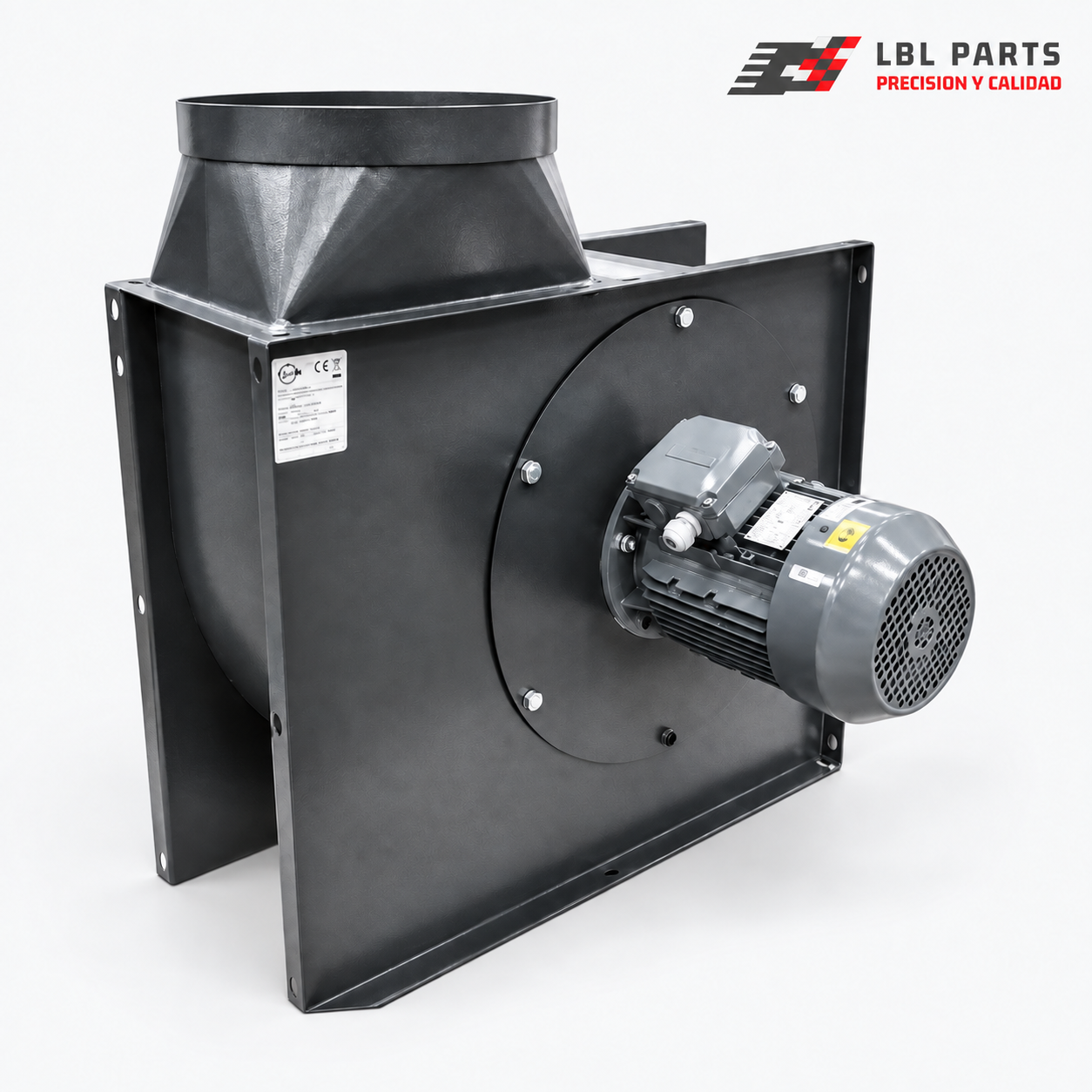

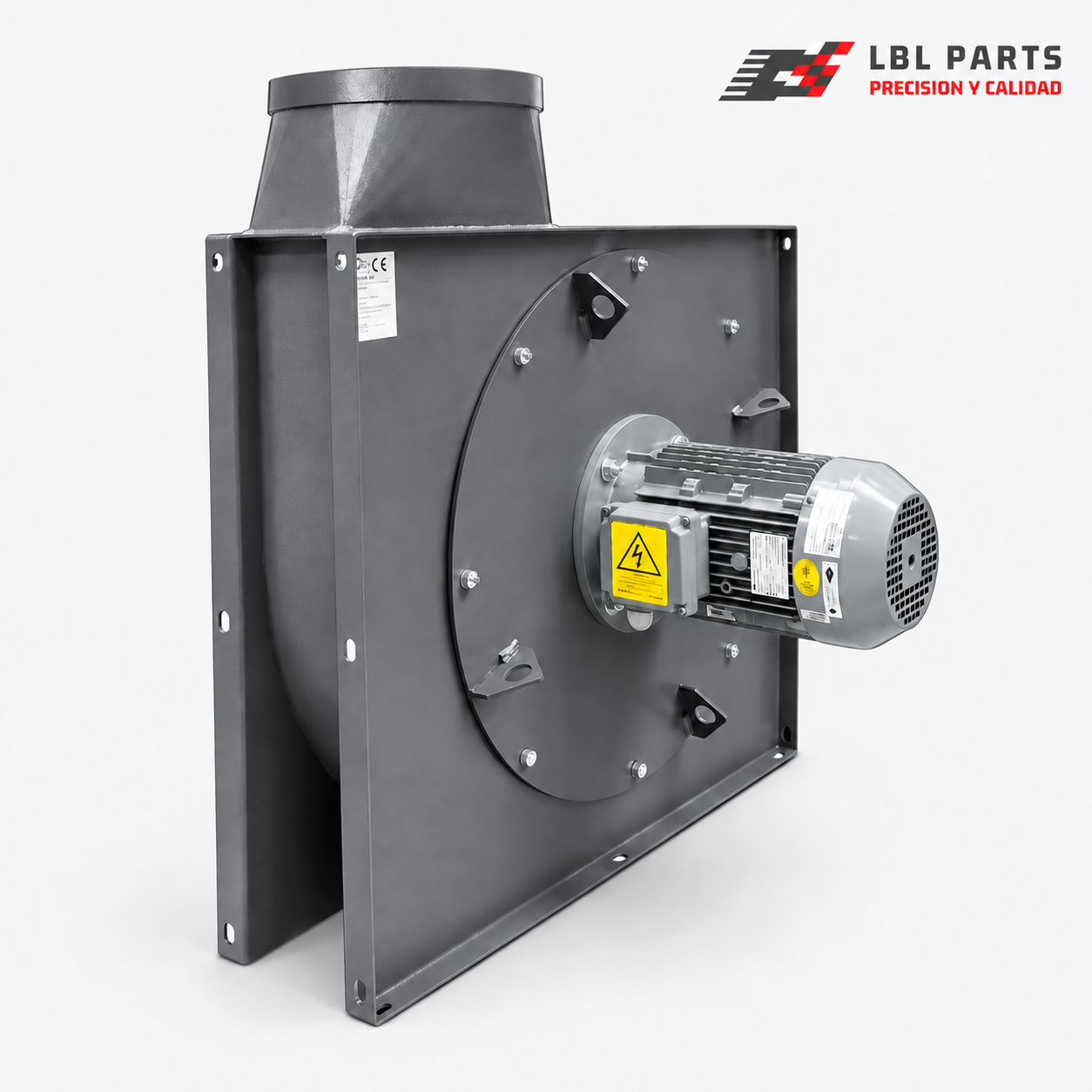

Ventilador centrífugo de rodete abierto para aspiración localizada y transporte de aire con partículas no adhesivas.
Hasta 2.260 m³/h · 1.750 Pa
Ventilador centrífugo de rodete abierto para instalaciones que requieren mayor caudal y presión.
Hasta 4.200 m³/h · 2.500 Pa

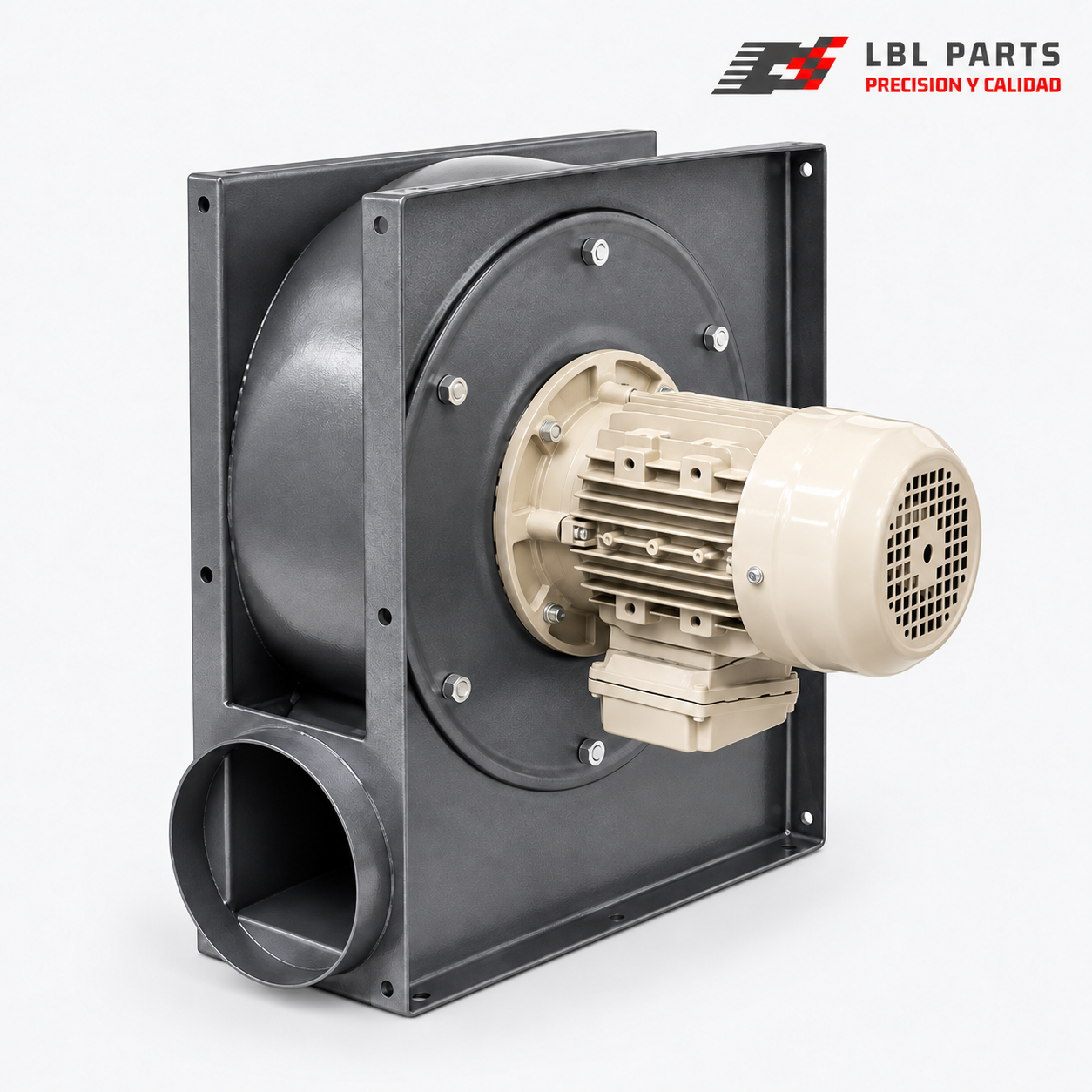

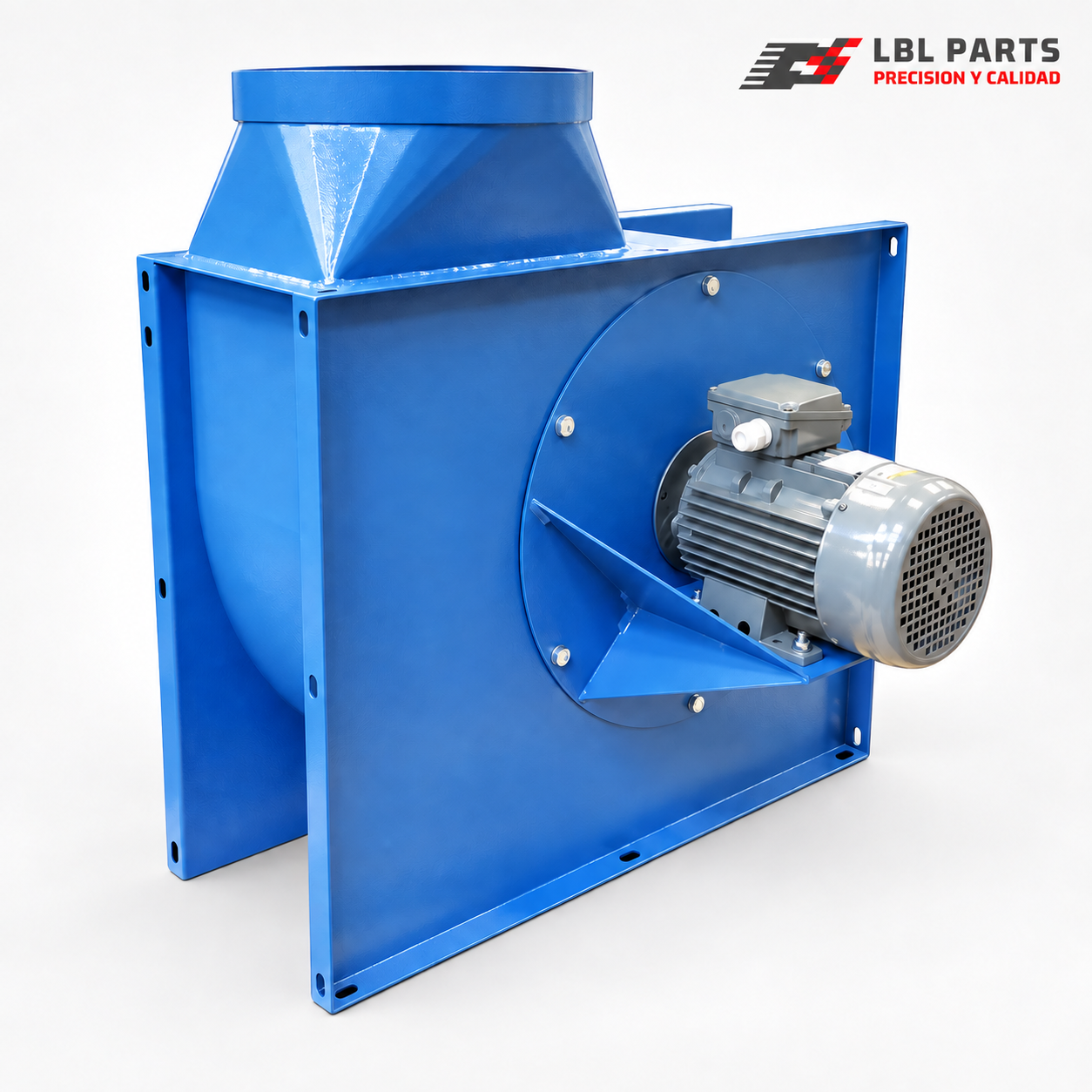

Ventilador centrífugo de rodete cerrado para aire contaminado y redes compactas de extracción.
Hasta 2.100 m³/h · 2.150 Pa
Ventilador centrífugo de rodete cerrado para redes que necesitan un caudal superior manteniendo una presión moderada.
Hasta 5.200 m³/h · 2.150 Pa
Ventilador centrífugo de rodete cerrado para instalaciones centralizadas de mayor capacidad.
Hasta 10.500 m³/h · 3.100 Pa
Ventilador de rodete cerrado para redes que requieren una presión elevada con caudal contenido.
Hasta 4.300 m³/h · 5.800 Pa

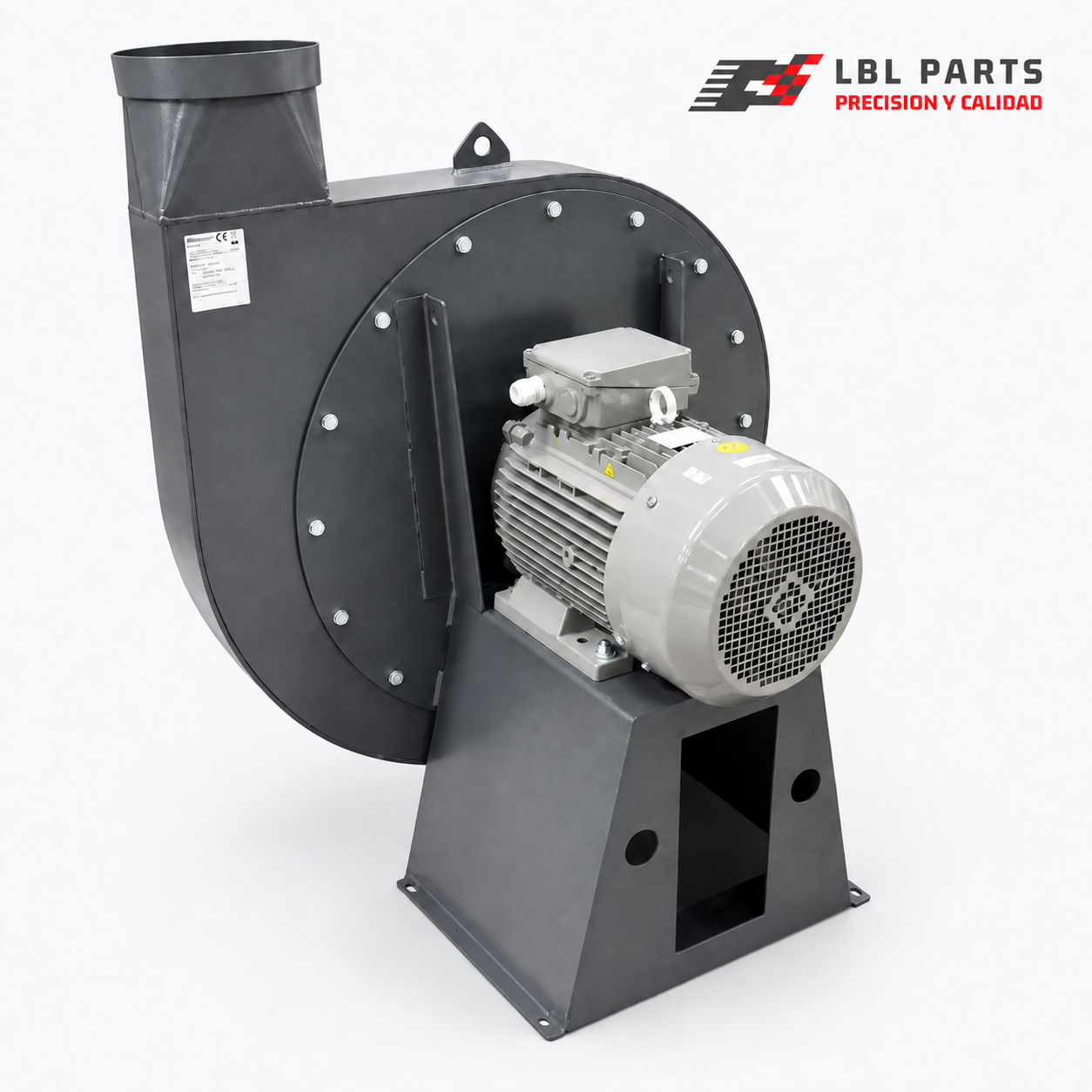

Ventilador centrífugo de alta presión para instalaciones exigentes y redes de aspiración extensas.
Hasta 7.800 m³/h · 9.000 Pa
Ventilador centrífugo con disco de refrigeración para extracción de aire a temperatura elevada.
Hasta 10.500 m³/h · 3.100 Pa · Aire hasta 200 °C
Para dimensionar correctamente una instalación de aspiración de humos de soldadura electrónica analizamos:
Cuéntanos tu proceso y te ayudaremos a seleccionar la solución adecuada.
