El corte, marcado, grabado, soldadura y ablación láser pueden generar partículas ultrafinas, aerosoles, gases y olores. Una captación correctamente dimensionada ayuda a proteger a los operarios, evita la contaminación de ópticas y componentes y mantiene estable la calidad de producción.
LBL PARTS selecciona sistemas Gram Clean Air y ULT para instalaciones compactas, puestos móviles y procesos industriales de alta carga. Estudiamos el material, la potencia del láser, el volumen de trabajo y la red de conductos para recomendar la combinación adecuada de prefiltro, HEPA y adsorción de gases.
Aplicaciones: fibra, CO₂, UV y otras tecnologías para metal, plástico, madera y materiales orgánicos.
Cuando el proceso está abierto, la eficacia depende de captar el contaminante lo más cerca posible de su origen. El brazo se selecciona por alcance, diámetro y libertad de movimiento.

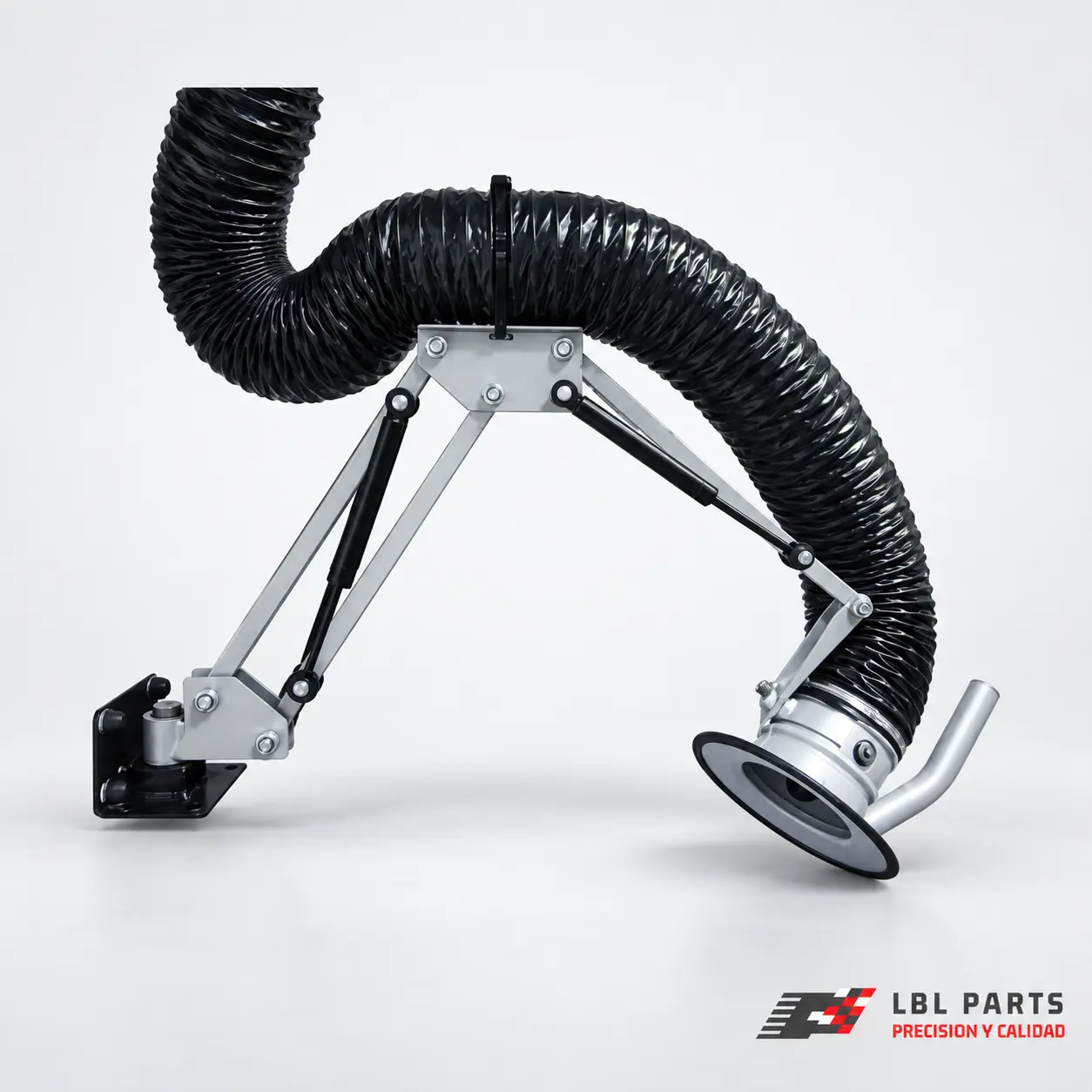

Captación flexible directamente en el punto de emisión. Adecuado para puestos abiertos, trabajos de laboratorio y procesos donde la boquilla debe recolocarse con frecuencia.
Gram Clean Air · Configuración mural o mesa/pared
Para marcado, grabado, soldadura, corte y ablación láser. Los sistemas con filtros reemplazables ofrecen una solución compacta para partículas ultrafinas, gases y olores. La elección depende del caudal, la depresión, el material procesado y las horas de trabajo.

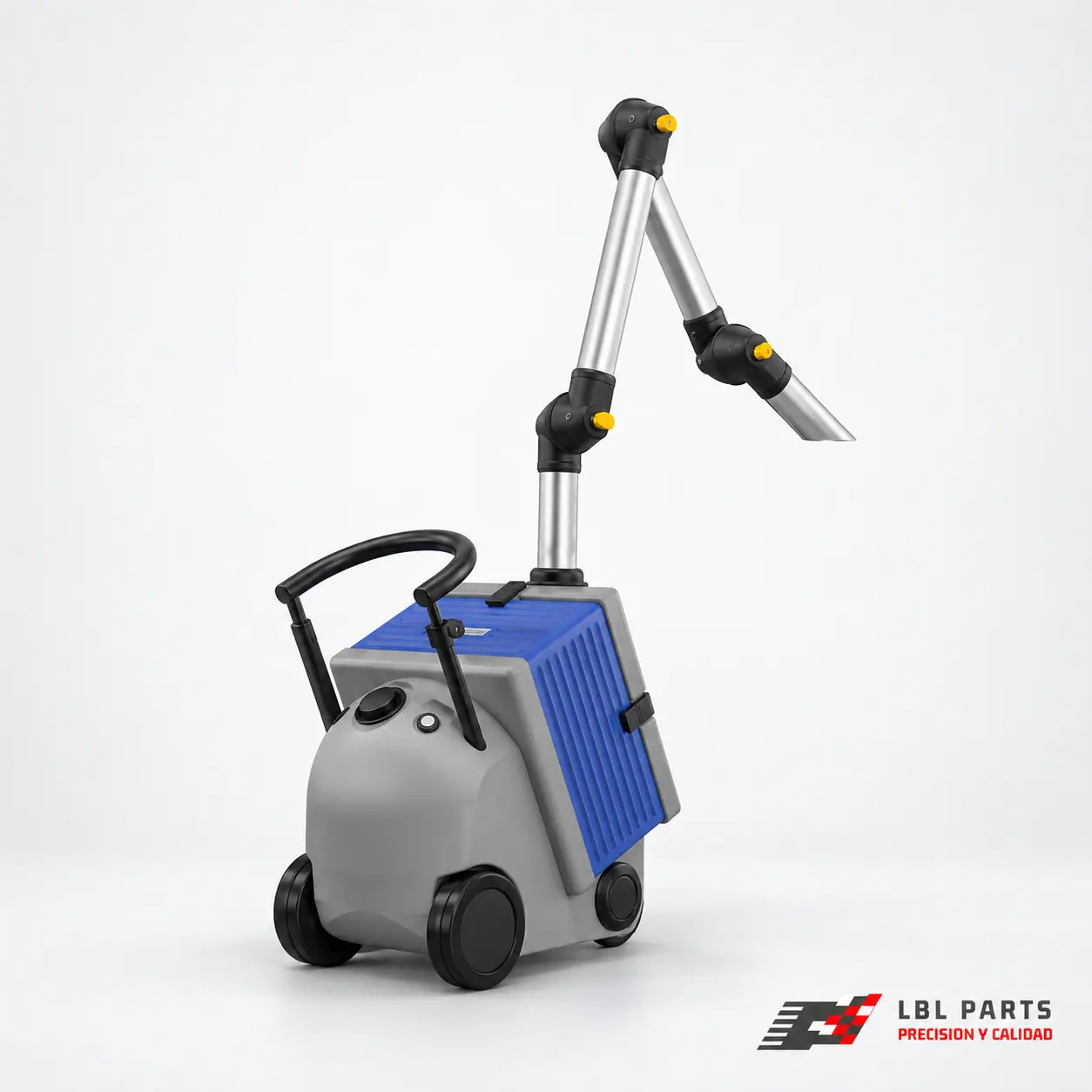

Solución móvil y silenciosa para cambiar con facilidad entre puestos, máquinas y condiciones de emisión diferentes.
ULT · Equipo móvil de filtración

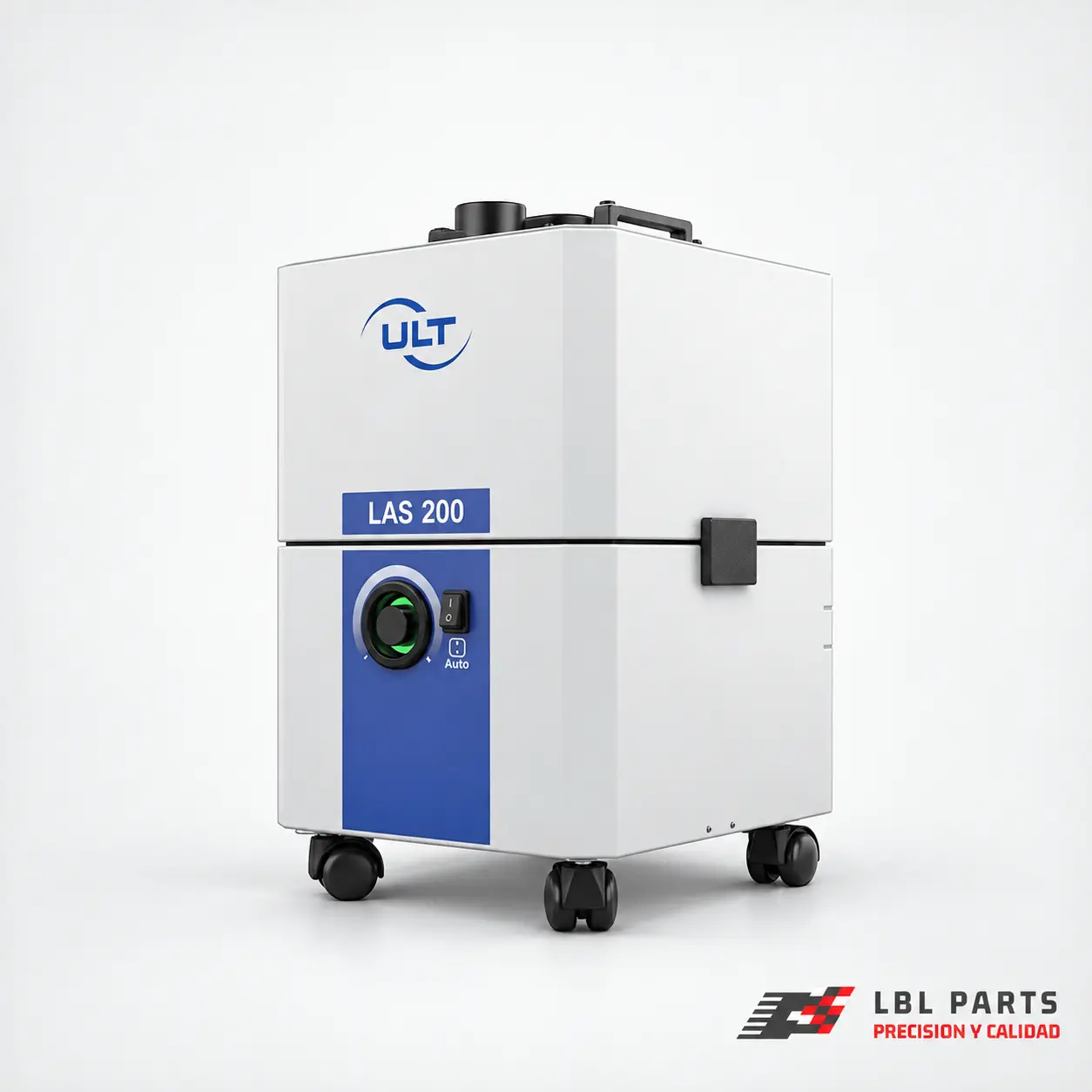

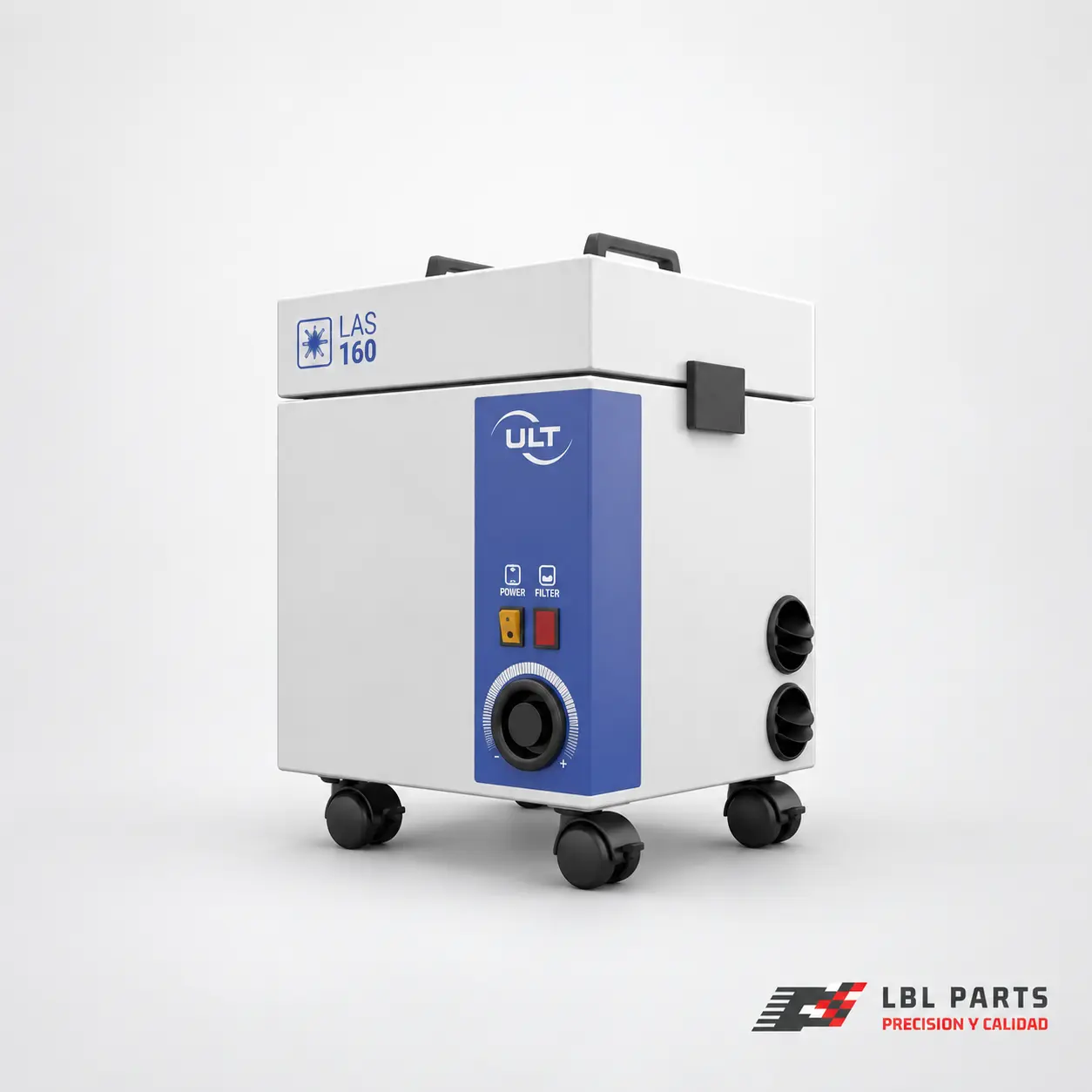

Equipo compacto para marcado, grabado y pequeños procesos láser. Encaja junto a la máquina y permite regular la aspiración según el trabajo.
Hasta 190 m³/h · Vacío máximo 3.200 Pa

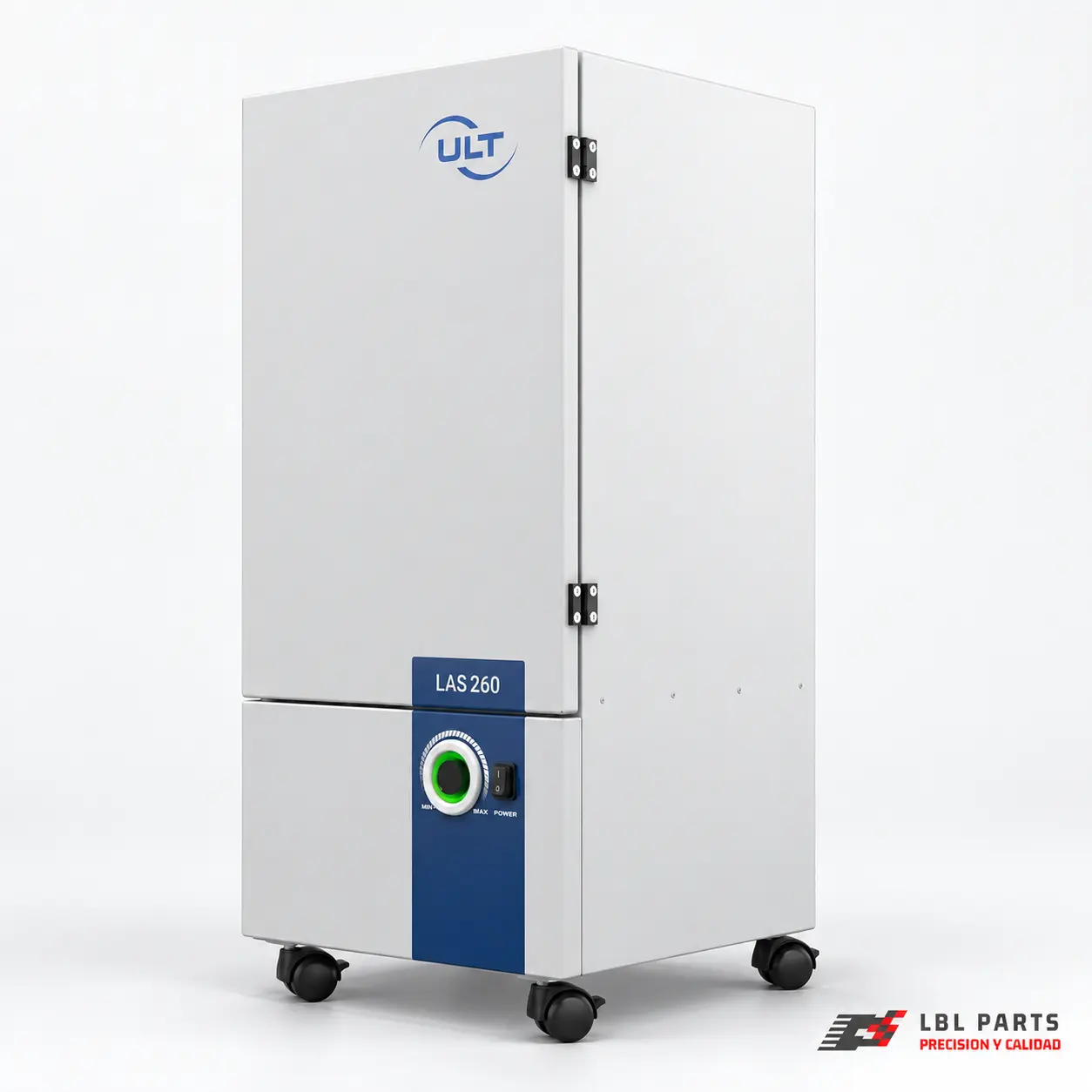

Solución modular para procesos de tamaño medio que necesitan mayor depresión, como marcado, corte, soldadura o ablación láser.
Hasta 320 m³/h · Vacío máximo 9.000 Pa

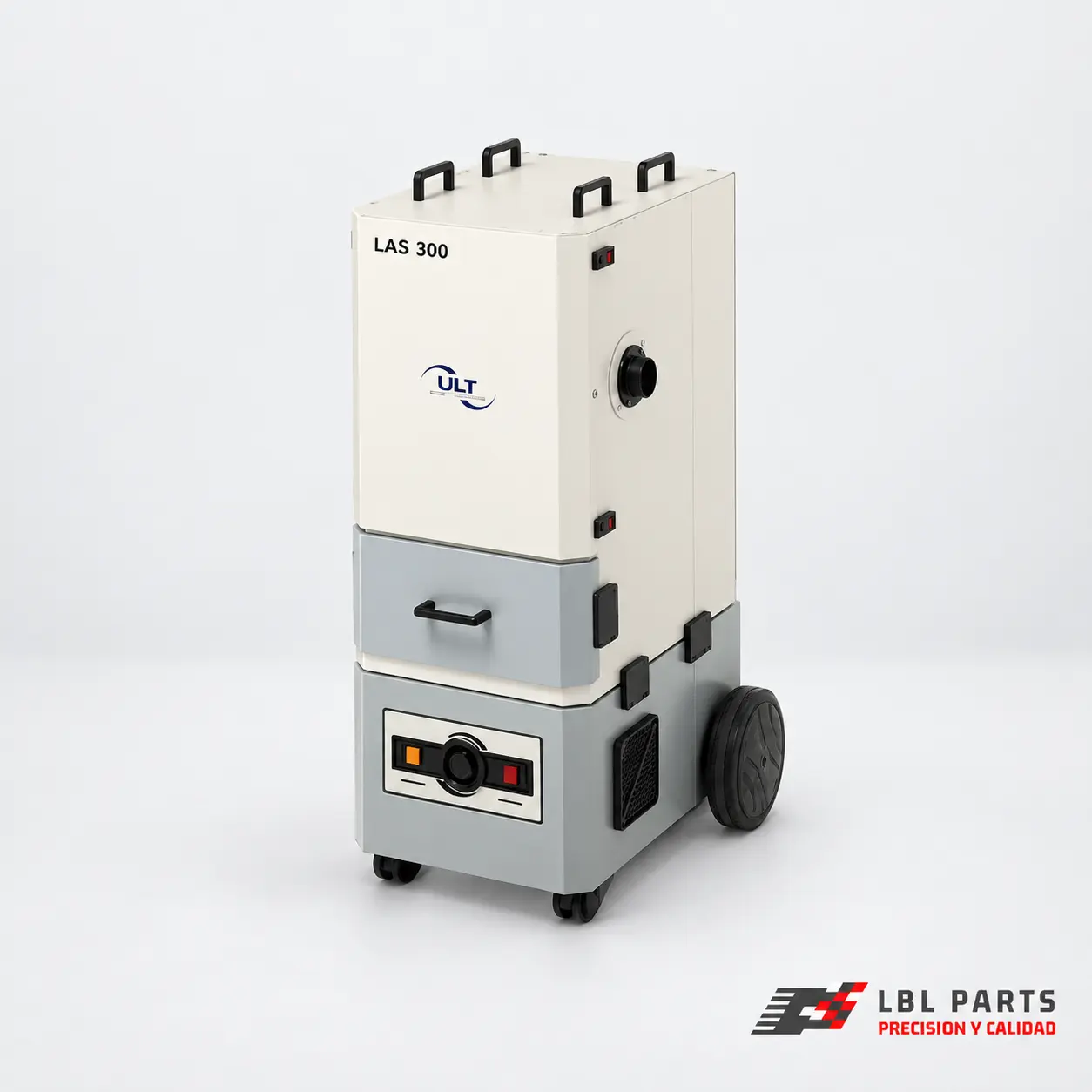

Equipo versátil para metal, plástico, madera y materiales orgánicos. Combina eficiencia energética, bajo ruido y cambio de filtros con poca contaminación.
Versiones con hasta 635 m³/h o 9.500 Pa

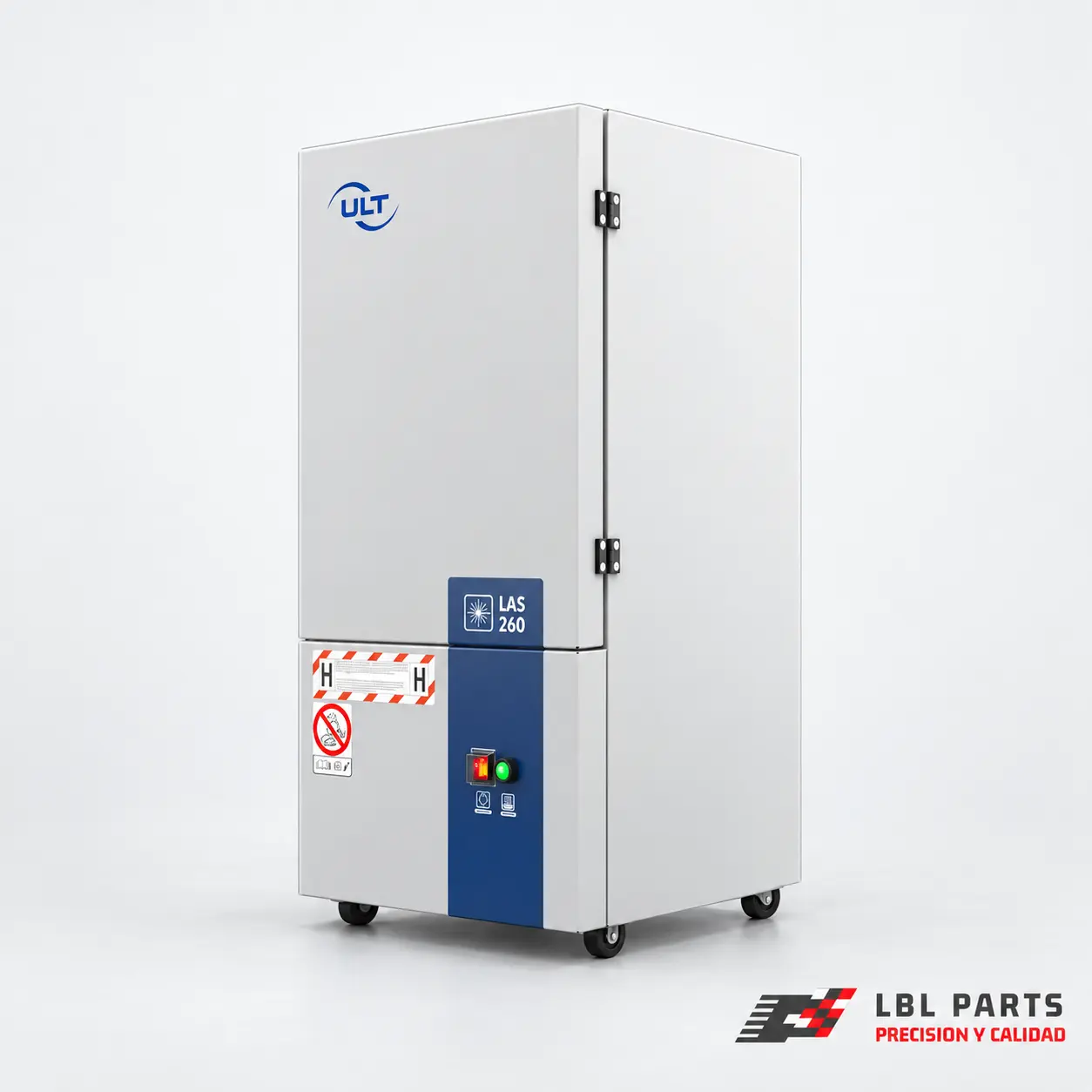

Versión especializada para procesos que requieren protección H/Ex y una gestión segura de contaminantes potencialmente peligrosos.
Hasta 360 m³/h · Vacío máximo 9.500 Pa

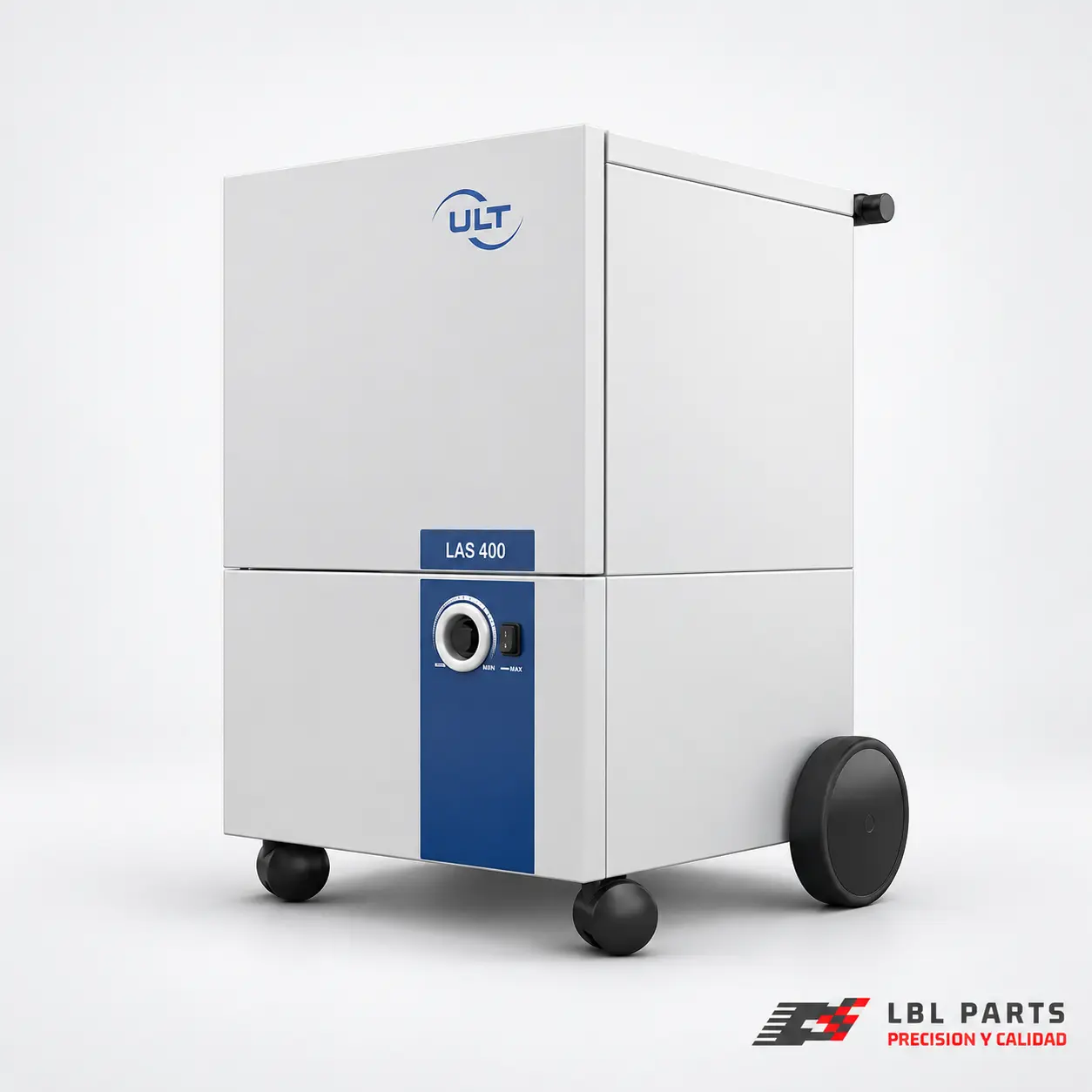

Sistema modular para una amplia variedad de procesos, con elevada capacidad de filtración y posibilidad de conectar dos puntos de aspiración.
Versiones con hasta 1.000 m³/h o 9.800 Pa

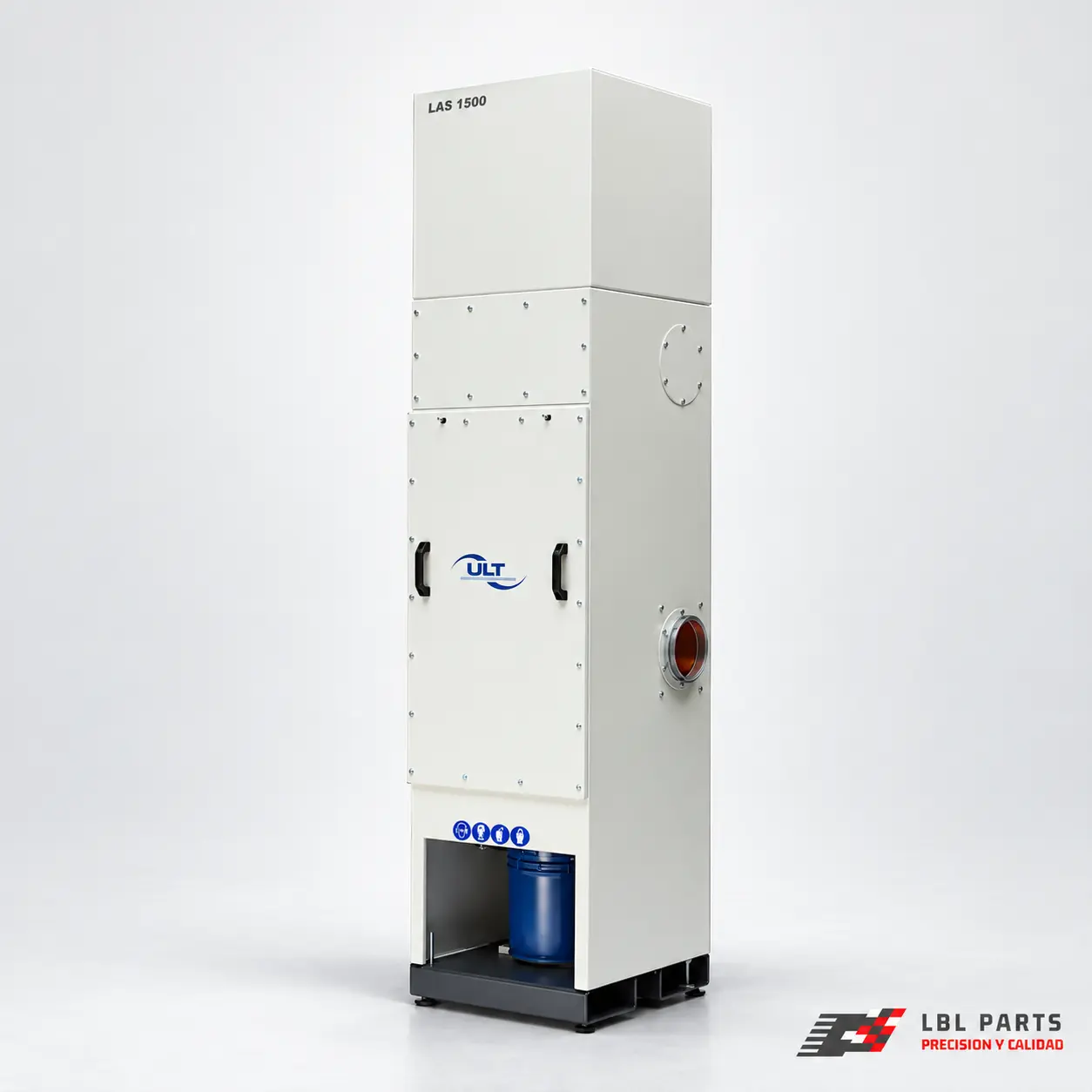

Unidad de mayor caudal para máquinas cerradas, varios puntos de captación o procesos con una generación sostenida de contaminantes.
Hasta 1.500 m³/h · Vacío máximo 3.250 Pa
Recomendados cuando la carga de polvo o las horas de funcionamiento hacen poco rentable sustituir filtros con frecuencia. Los cartuchos pueden limpiarse automáticamente y el residuo se recoge en depósitos para facilitar el mantenimiento.

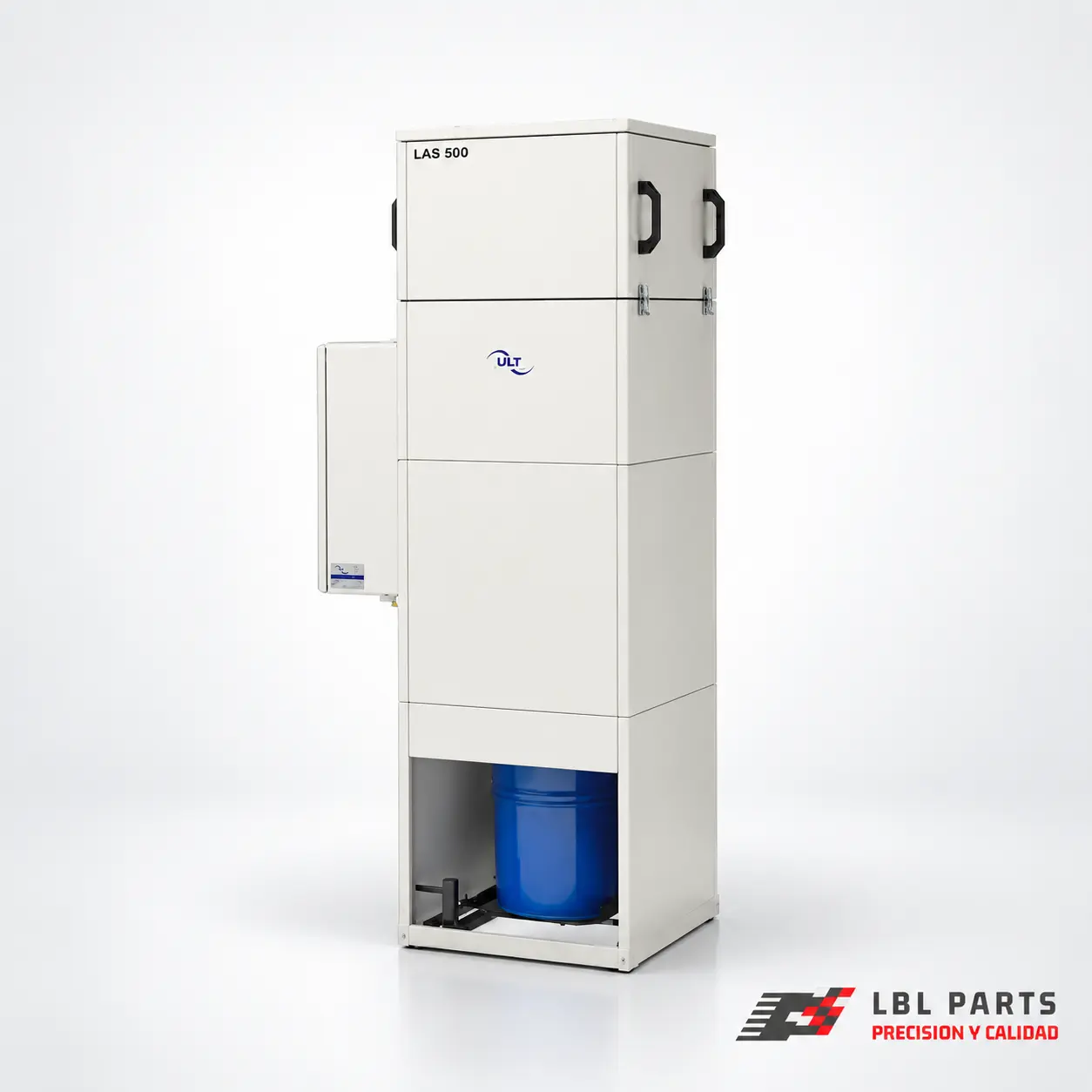

Equipo con filtración por cartucho para procesos que generan cantidades de polvo superiores a las asumibles por filtros reemplazables.
Hasta 900 m³/h · Vacío máximo 3.650 Pa

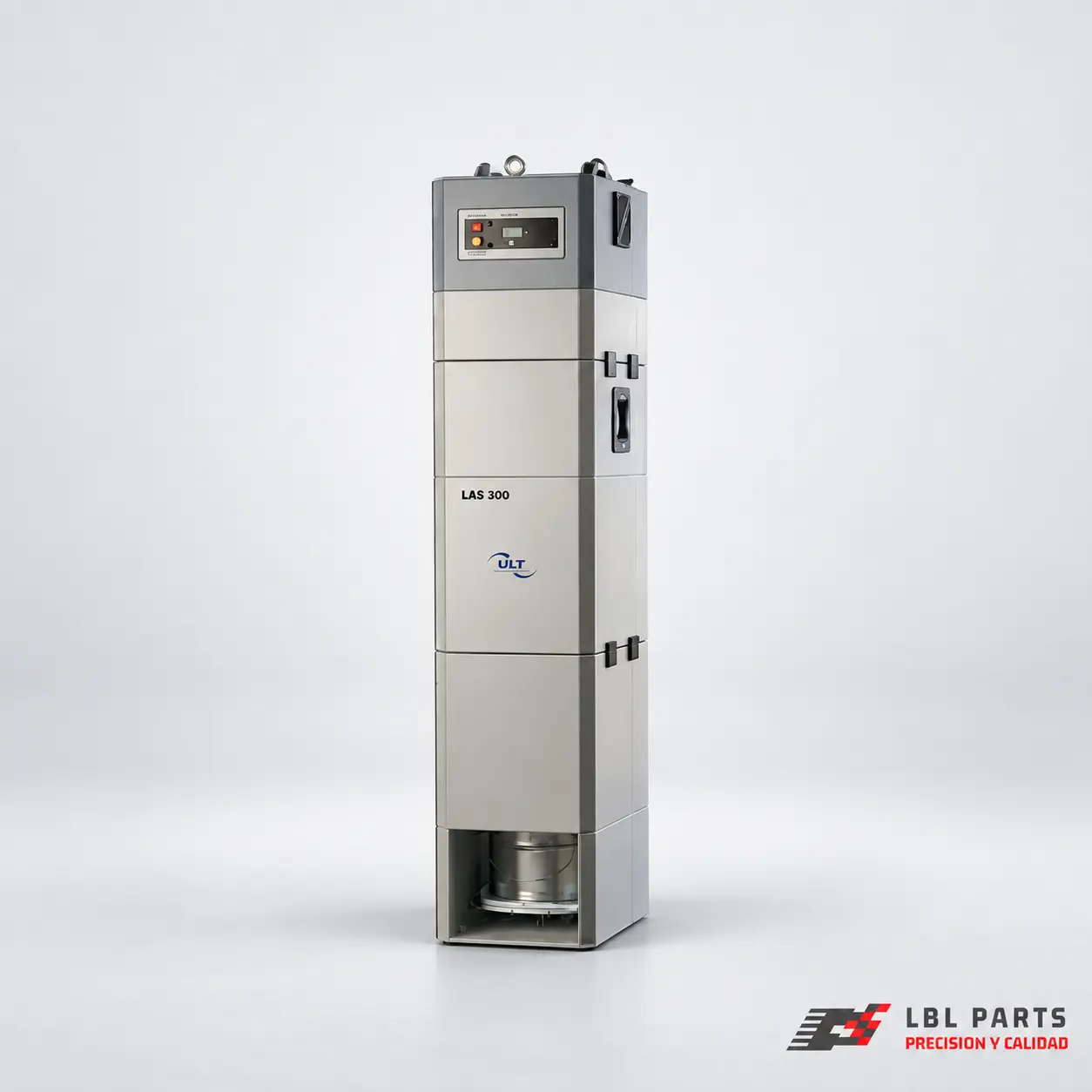

Sistema compacto de muy alta depresión con protección H-Ex para aplicaciones especiales y conductos de sección reducida.
Hasta 400 m³/h · Vacío máximo 20.200 Pa
Solución de alta depresión para la captación de polvo láser en procesos exigentes, automatizados o con recorridos de aspiración complejos.
Hasta 400 m³/h · Vacío máximo 20.200 Pa
Equipo industrial para caudales medios-altos y procesos con acumulación importante de partículas, pensado para trabajar de forma estable.
Hasta 1.620 m³/h · Vacío máximo 8.500 Pa

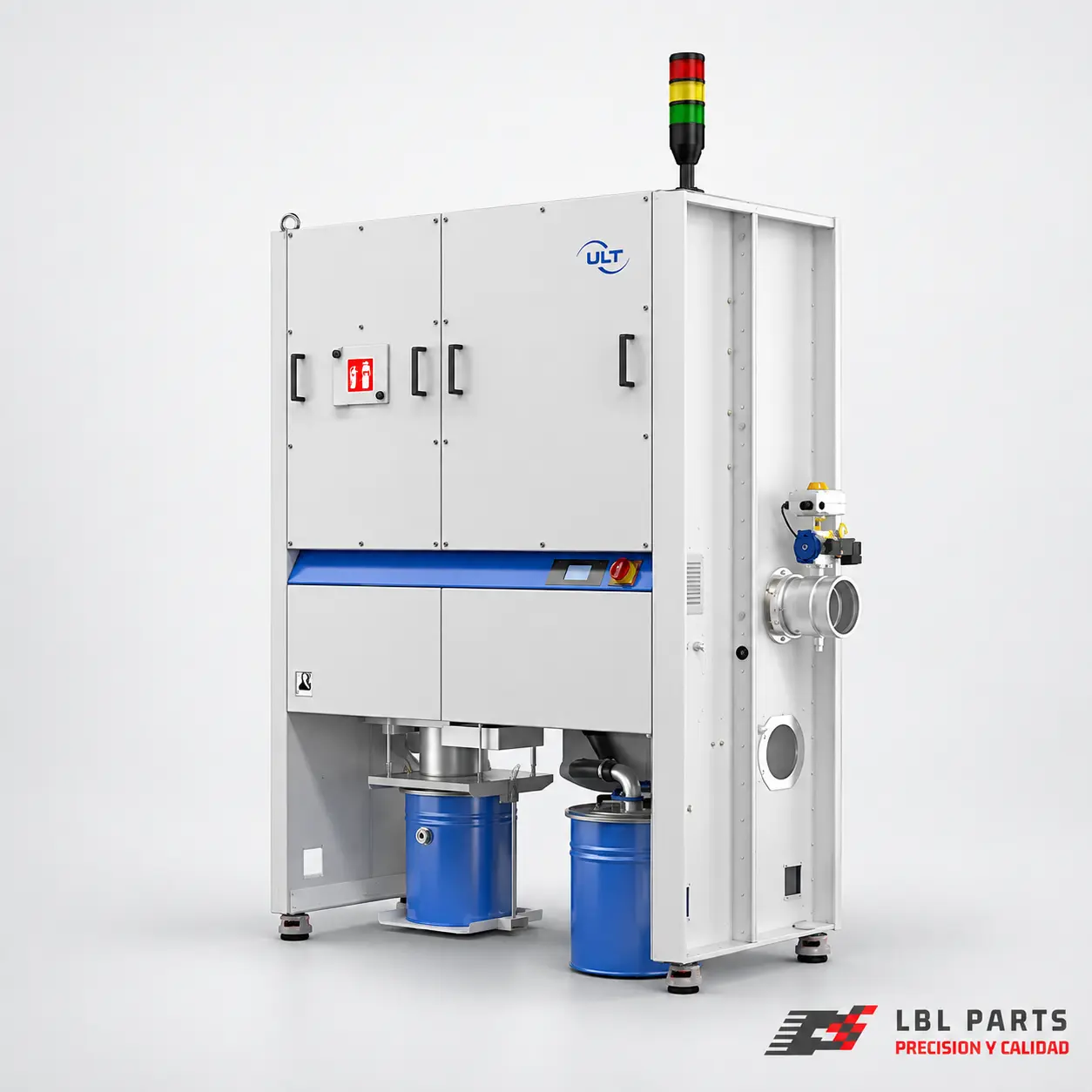

Sistema de gran capacidad para máquinas de corte, varias fuentes de emisión o instalaciones que demandan un caudal de aire elevado.
Hasta 3.240 m³/h · Vacío máximo 3.200 Pa

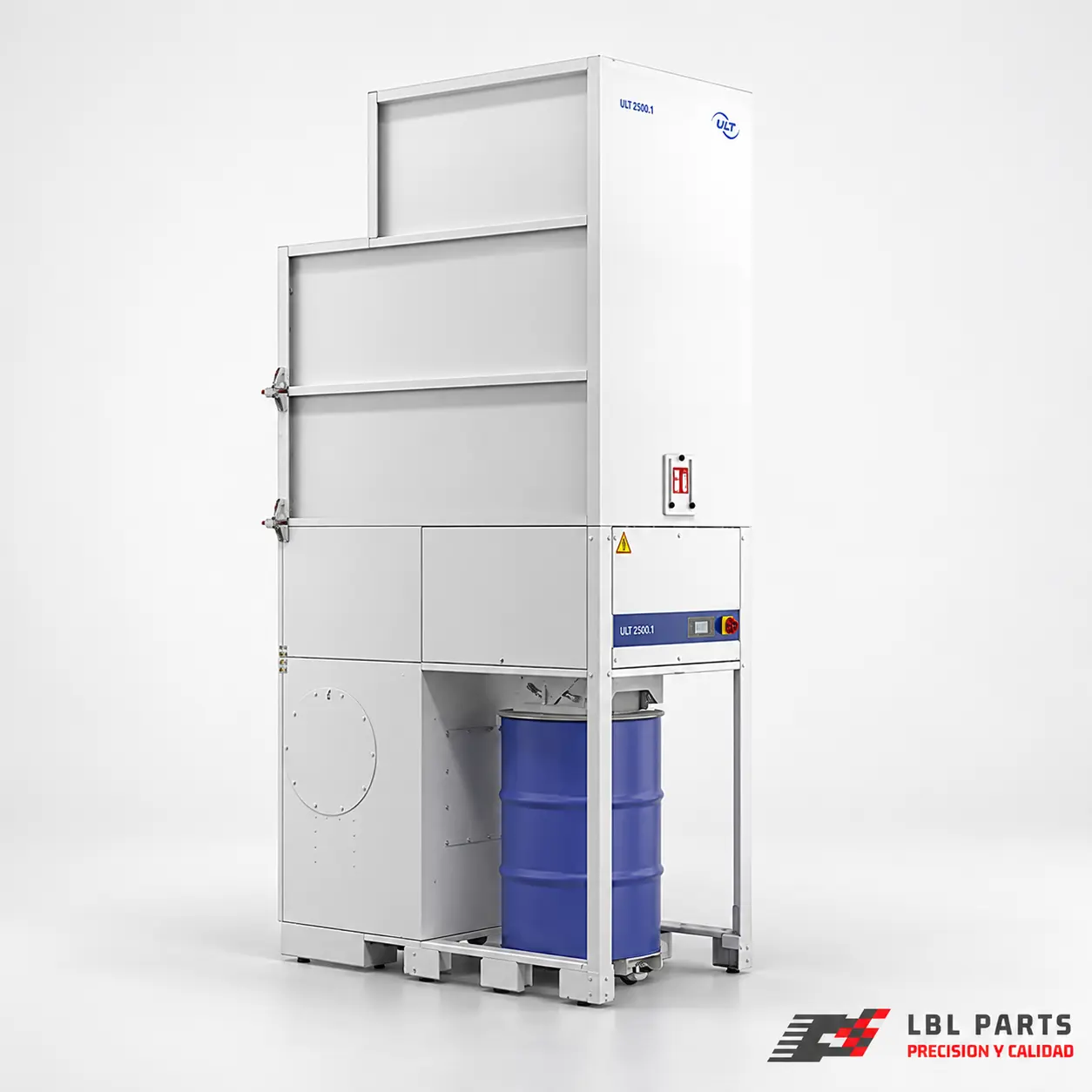

Plataforma de gran caudal para aplicaciones industriales, instalaciones centralizadas y procesos láser con una elevada generación de polvo.
Hasta 6.800 m³/h · Vacío máximo 4.200 Pa
En una instalación por conductos, el ventilador debe vencer las pérdidas de carga y mantener la velocidad de captación necesaria. LBL PARTS calcula el punto de trabajo para evitar falta de aspiración, ruido o consumo innecesario.

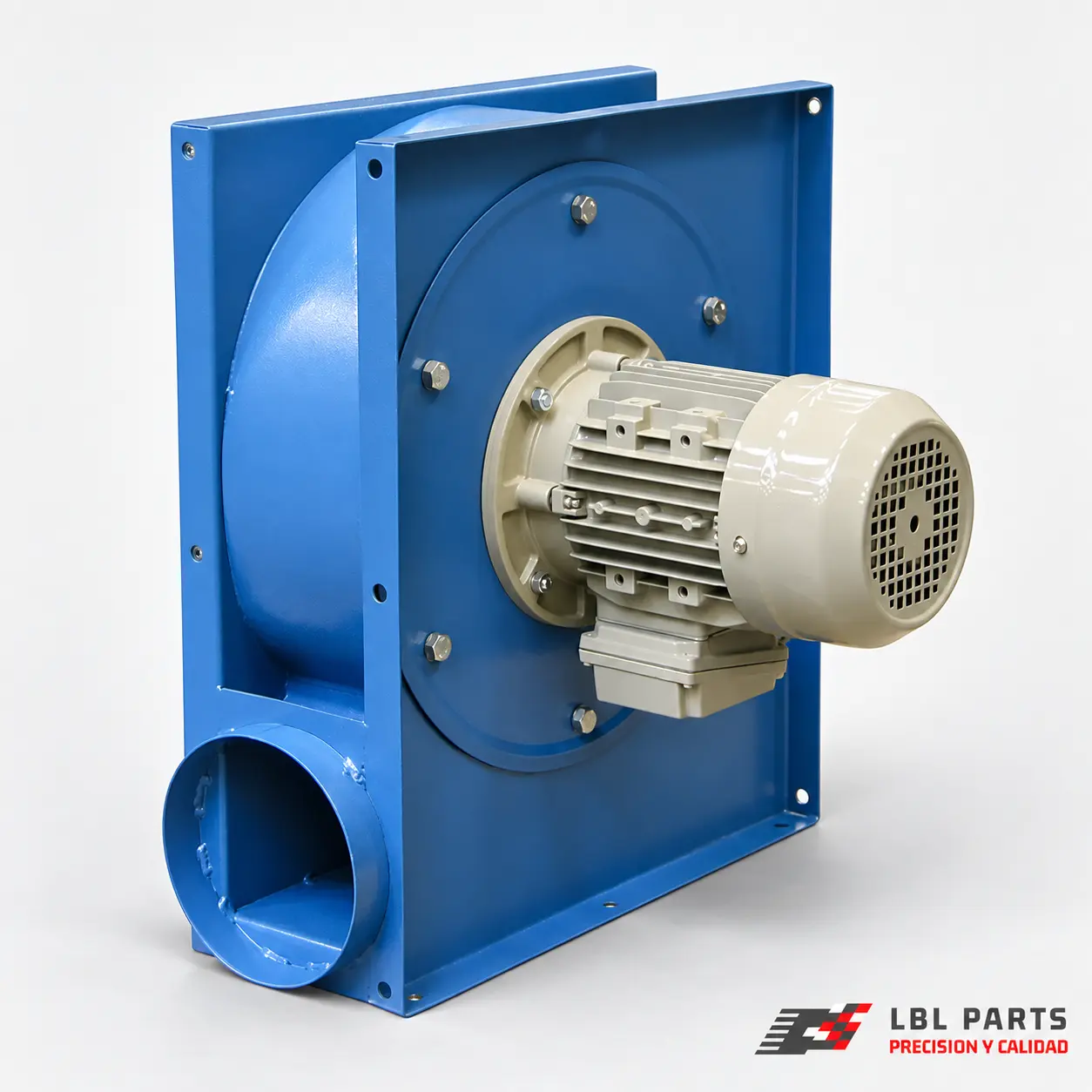

Ventilador centrífugo de álabe abierto para generar el caudal necesario en brazos de extracción y pequeñas redes centralizadas.
Hasta 2.260 m³/h · Presión máxima 1.750 Pa
No existe un extractor universal para todos los láseres. Para dimensionar la solución necesitamos conocer:
Con estos datos, LBL PARTS le propone una configuración equilibrada entre seguridad, rendimiento, mantenimiento y coste de explotación.
