Filtro Ciclónico ACF, ACF-T y ACF-V

Unidad optimizada energéticamente con limpieza por aire comprimido y efecto ciclón para tareas de filtración MÁS GRANDES. Se utiliza para la filtración de humos de soldadura, polvo de amolado y aire polvoriento.

La unidad de filtrado se entrega completamente montada, lista para ser elevada y conectada.

Los modelos ACF y ACF-T están diseñados para trabajar con vacíos de hasta 5.000 Pa, mientras que el modelo ACF-V alcanza hasta 40.000 Pa.

En el modelo ACF-T, la conexión de aire limpio se encuentra en la parte superior; en el resto de modelos, esta conexión se sitúa en el lateral.

M

Dust class

SLIDE510X339_0001
SLIDE510X339_0065
SLIDE510X339_0067
SLIDE510X339_0001
Características del producto
Características destacadas:
Cyklonfilter_ACF_104H_HIGHLIGHT_1

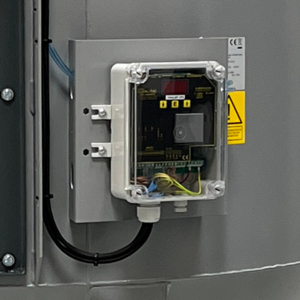

Control

Cyklonfilter_ACF_104H_HIGHLIGHT_2

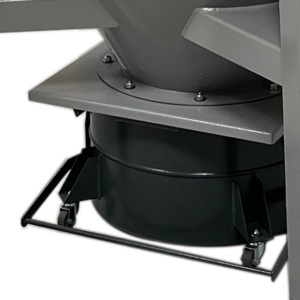

Contenedor de polvo

Cyklonfilter_ACF_104H_HIGHLIGHT_3

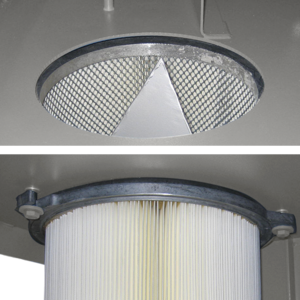

Sustitución del filtro

Cyklonfilter_ACF_104H_HIGHLIGHT_4

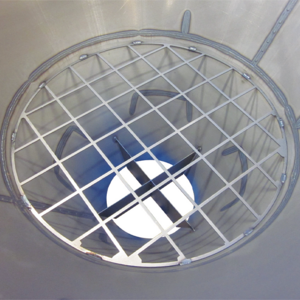

Rejilla de servicio

Otros datos
  • Filtro ciclónico completo y eficiente con control de presión diferencial.
  • Opción para el montaje de un ventilador.
  • La entrada con flujo descendente, la preseparación por efecto ciclónico y la limpieza optimizada del filtro garantizan una presión diferencial más baja sobre el cartucho del filtro. De este modo, se consiguen tiempos de funcionamiento más largos con menos paradas, así como menores costes de funcionamiento (materiales de filtrado, electricidad y consumo de aire comprimido).
  • El aire se filtra a través de un filtro de cartucho colocado verticalmente con núcleo de filtro interno que optimiza el efecto de limpieza.
  • Los filtros se sustituyen fácilmente por la puerta frontal.
  • El contenedor de polvo ajustable con cierre rápido sobre 4 ruedas giratorias garantiza un funcionamiento fácil del contenedor de polvo.
  • Los filtros ciclónicos están disponibles en muchas versiones y tamaños, consulte la página del folleto.
  • Las unidades de filtrado utilizan filtros de cartucho que cumplen los requisitos de separación para la clase de polvo M según la norma DIN EN 60335-2-69, es decir, un grado de separación superior al 99,9 %.
  • El material del filtro se selecciona en función de la tarea.
  • La carcasa del filtro está fabricada en chapa de acero de 2 mm y esmaltada en polvo.

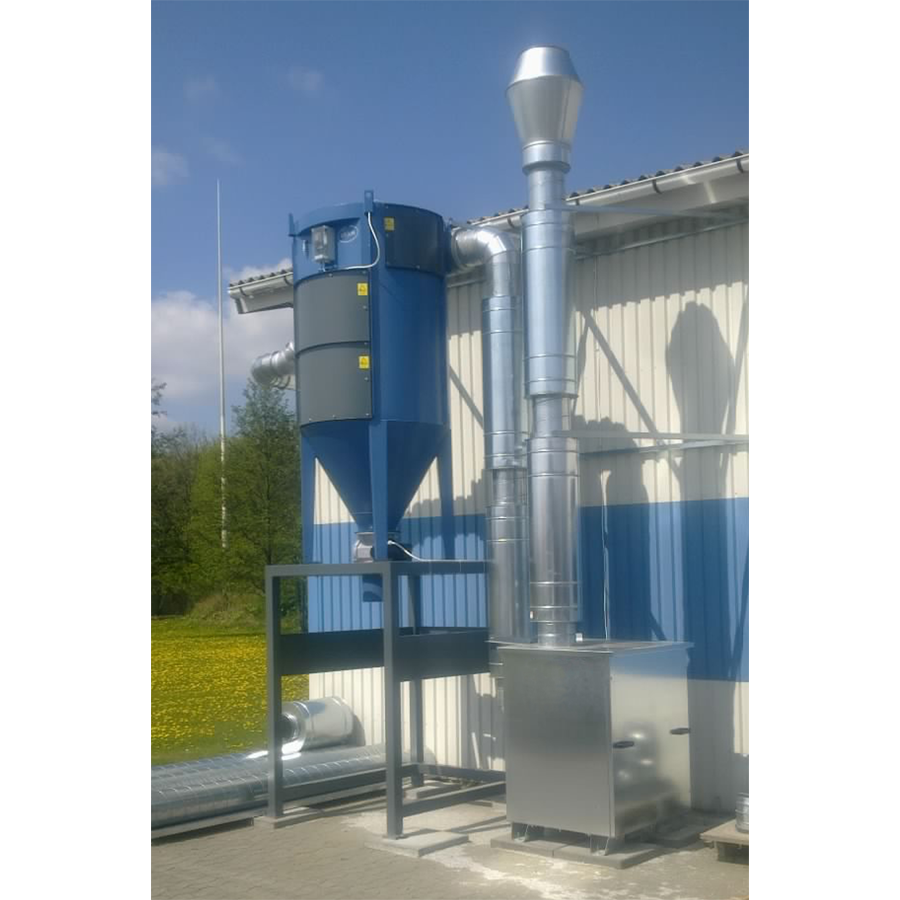

  • También se puede suministrar para montaje en exteriores.
ACF_IMG_INST_ACF52H_2011_1
Más datos disponibles:
  • Conexiones espejadas, conexión de salida en la parte superior.
  • Ventiladores Gram para ACF-T o parte superior para el montaje de ventiladores de otros fabricantes.
  • Compuerta antirretorno tipo KTR para colocación en tuberías
  • Soporte para sacos para contenedor de polvo de 70 l.
  • Contenedor de polvo de 148 l con soporte para sacos (mayor altura)
  • Sopladores de canal lateral y compuertas deslizantes, consulte la página del folleto
  • Boquilla de llenado con y sin entrada de aire falso
  • Bastidor inferior para sacos a granel
  • Separador de agua de ½” y válvula reductora de presión
  • Sensor de nivel de llenado OEM-K
  • Sensor de temperatura tipo RT101, así como dispositivos de alarma
  • Unidad de precapa tipo PCA
  • Precapa de 11,5 kg en saco
  • Versión protegida contra explosiones/con alivio para instalación en zonas ATEX
  • Unidad construida para la filtración de humos de soldadura en clase W3.
